一、標準核心定義與結構特征

1. 標準范圍

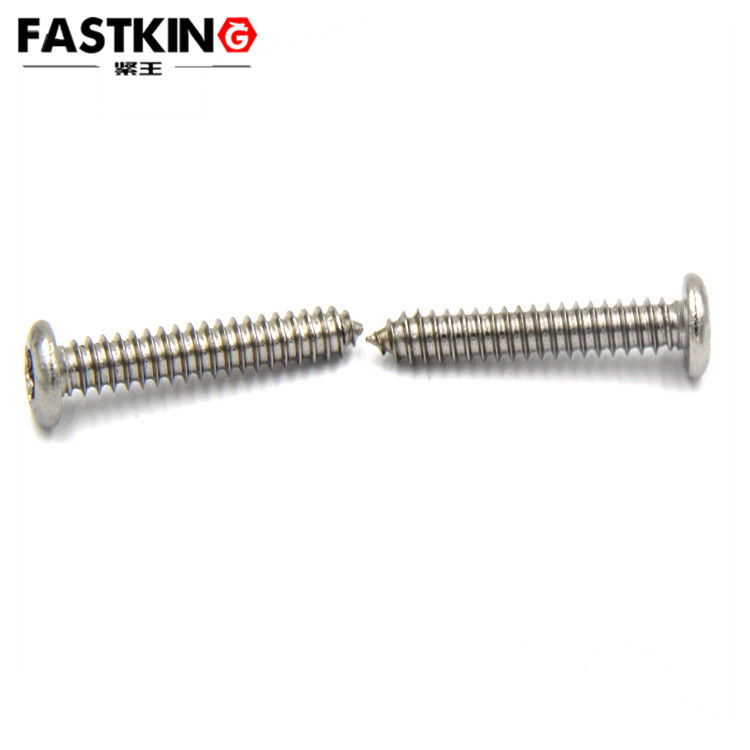

   GB/T 2670.1-2017 明確規定了螺紋規格為 ST2.9~ST6.3 的內六角花形盤頭自攻螺釘?shù)募夹g(shù)要求，包括尺寸、材料、機械性能、表面處理等國家標準全文公開系統。
   • 盤頭設計：頭部呈圓頂狀，可分散壓力并保護被連接件表面，避免刮傷。
   • 內六角花形槽（梅花槽）：與專用工具緊密咬合，傳遞扭矩更均勻，抗打滑能力顯著優于十字槽或一字槽，尤其適合高扭矩需求場景。
   • 自攻螺紋：牙型為弧形三角結構（符合 GB/T 5280 標準），尾部可選擇平尾（F 型）或圓尾（R 型），無需預鉆孔即可直接攻入塑性材料（如薄金屬板、塑料、木材）。
2. 材質與表面處理
   • 碳鋼：常用 4.8 級或 8.8 級，表面鍍鋅（Zn）或鍍鎳（Ni）以增強防銹性能，適用于室內干燥環境。
   • 不銹鋼：304（A2-70）或 316（A4-80）材質，耐腐蝕性強，符合食品級標準，常用于潮濕、戶外或?qū)πl(wèi)生要求高的場景（如醫療器械、食品加工設備）。
   • 表面處理：非電解鋅片涂層（符合 GB/T 5267.2）或鈍化處理（符合 GB/T 5267.4）可進一步提升抗腐蝕能力。

二、核心優勢與應用場景

1. 核心優勢
   • 安裝高效：自攻功能一步完成鉆孔、攻絲和緊固，節省時間和成本。
   • 抗振動性能：梅花槽與工具的緊密配合及三角牙設計，使螺釘在高頻振動環境下仍保持緊固（如汽車發動機、摩托車排氣管）。
   • 防拆與防盜：內梅花槽需專用工具操作，可防止未經授權的拆卸，適用于公共設施（如路燈、充電樁）。
2. 典型應用
   • 汽車工業：發動機部件、車身結構、內飾固定，尤其適合需頻繁拆裝的部位。
   • 電子設備：筆記本電腦主板、家電外殼、精密儀器組裝，梅花槽設計可避免損傷敏感元件。
   • 家具制造：板式家具、櫥柜、木門的組裝，盤頭設計兼顧美觀與緊固力。
   • 建筑裝飾：吊頂龍骨、鋁型材框架、幕墻固定，不銹鋼材質可應對戶外復雜環境。
   • 機械制造：設備外殼、支架、電機固定，三角牙螺紋可確保連接穩定性。

三、選型與安裝關鍵要點

1. 規格匹配
   • 螺紋直徑（ST）：根據被連接件厚度選擇，常見規格為 ST2.9、ST3.5、ST4.2 等。例如，1.2mm 薄鋼板可選 ST3.5，3mm 木材可選 ST4.8。
   • 長度：需確保螺釘穿透被連接件后，仍有至少 2-3 個完整螺紋嵌入基材，避免松動。
   • 頭部尺寸：盤頭直徑和高度需與被連接件表面適配，避免凸起或陷入過深。
2. 工具選擇
   • 專用梅花扳手（如 T 系列）：需與螺釘槽口尺寸（如 T15、T20、T25）嚴格匹配，避免滑絲。
   • 電動工具：優先使用扭矩控制扳手，防止因過度擰緊導致螺釘折斷或材料開裂。
3. 安裝技巧
   • 垂直度控制：保持螺絲刀與被連接件表面垂直，避免螺紋偏斜影響緊固力。
   • 預鉆孔建議：對于硬度較高的材料（如厚鋼板或硬木），可預先鉆導孔（直徑略小于螺紋小徑），降低擰入阻力并防止材料開裂。
   • 防松措施：在振動環境中，可搭配彈簧墊圈或防松膠使用，增強連接可靠性。

四、與其他標準的對比

1. 與機絲螺釘（機械牙螺絲）的區別
   • 螺紋特性：機絲需預攻內螺紋（標記為 M*），自攻螺釘直接攻入材料（標記為 ST*）。
   • 應用場景：機絲適用于高強度金屬連接，自攻螺釘更適合薄板、塑料等低強度材料。
2. 與十字槽盤頭自攻螺釘（GB/T 845）的區別
   • 驅動方式：內梅花槽抗打滑能力更強，適合高扭矩需求；十字槽通用性強但易磨損。
   • 應用領域：內梅花螺釘多用于精密設備或?qū)Ψ啦鹩幸蟮膱?chǎng)景，十字槽螺釘更常見于普通家用或輕工業。
3. 與沉頭自攻螺釘（GB/T 2670.2）的區別
   • 頭部形態：沉頭完全嵌入被連接件表面，適合對平整度要求極高的裝飾場景；盤頭突出表面，適合需要頻繁拆卸或受力較大的部位。

五、標記示例與合規驗證

1. 標記規則

   完整標記包含標準號、螺紋規格、長度、材質及表面處理。例如：

   自攻螺釘 GB/T 2670.1 ST3.5×16 A4-80 鈍化
   • ST3.5：螺紋規格（公稱直徑 3.5mm）。
   • 16：公稱長度 16mm。
   • A4-80：不銹鋼 316 材質，性能等級 80。
   • 鈍化：表面處理方式國家標準全文公開系統。
2. 合規性驗證
   • 尺寸檢測：使用游標卡尺或千分尺測量頭部直徑、螺紋長度等參數，應符合 GB/T 2670.1-2017 表 1 要求國家標準全文公開系統。
   • 機械性能測試：通過扭矩測試儀或拉伸試驗機驗證抗拉力和擰入力矩，需符合 GB/T 3098.5 標準。
   • 鹽霧試驗：不銹鋼螺釘需通過至少 48 小時鹽霧測試（5% NaCl 溶液），碳鋼鍍鋅螺釘建議通過 24 小時測試。

六、注意事項

1. 避免混淆術語：
   • 自攻螺栓：嚴格來說，螺栓需與螺母配合使用，而自攻螺釘無需螺母，直接攻入材料。用戶提到的 “盤頭內梅花自攻螺栓” 實為 “盤頭內梅花自攻螺釘”。
   • 花形機絲：若需機絲（機械牙），應選擇符合 GB/T 2672 標準的內六角花形盤頭螺釘（非自攻型）。
2. 環保要求：

   歐盟 RoHS 指令限制鉛、汞等有害物質，選擇螺釘時需確認材質及表面處理符合相關標準，尤其是出口產品。
