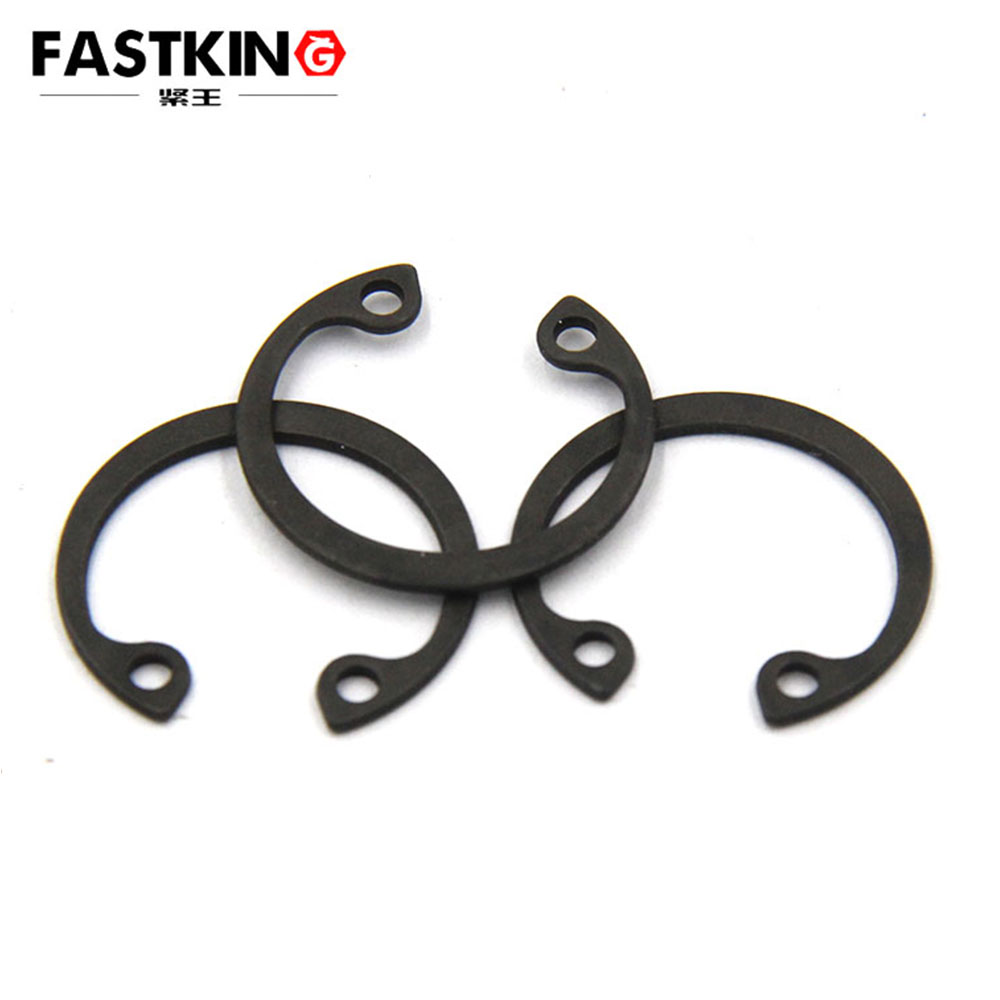

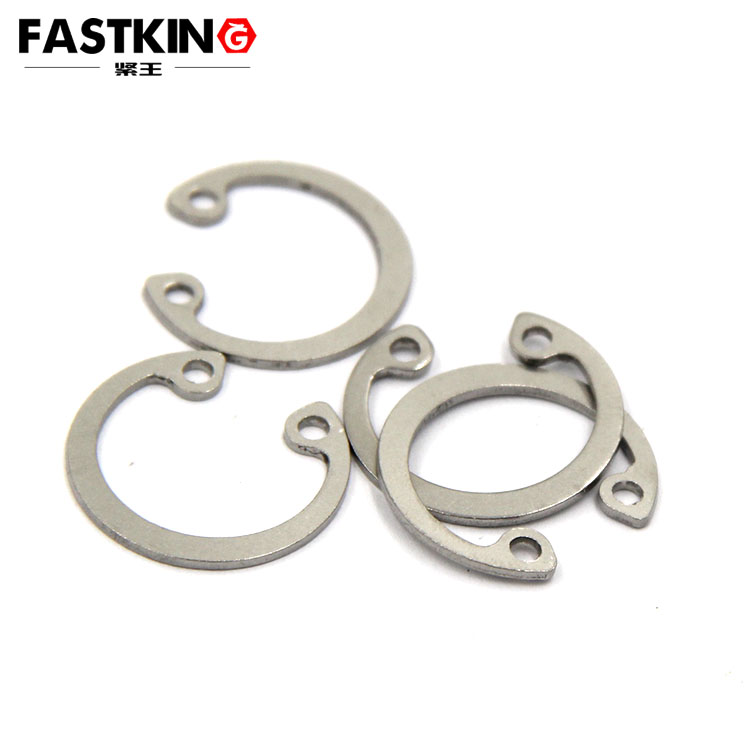

孔用彈性擋圈DIN472
- 產品描述：孔用彈性擋圈，安裝于圓孔內，用作固定零部件的軸向運動，這類擋圈的外徑比裝配圓孔直徑稍大。安裝時須用卡簧鉗，將鉗嘴插入擋圈的鉗孔中，夾緊擋圈，才能放入預先加工好的圓孔內槽。
作為孔用卡簧家族中應用最廣泛的品類，孔用彈性擋圈（又稱 “孔用彈性卡簧”，符合 GB/T 893.1 標準）不僅在輕型家電、汽車零部件等場景中承擔核心限位職責，其獨特的 “過盈配合 + 工具驅動” 安裝邏輯，更是確保孔內軸向限位可靠性的關鍵。它憑借 “外徑略大于裝配圓孔直徑” 的設計特性，通過專用工具實現彈性形變，最終牢牢卡入圓孔內槽，成為兼顧 “安裝便捷性” 與 “限位穩定性” 的緊固件典范。
安裝核心原理：過盈配合與彈性形變的 “協同發力”
孔用彈性擋圈的安裝基礎源于 “過盈配合設計”—— 其自由狀態下的外徑比待裝配圓孔的直徑大 0.1-0.5mm（具體差值根據孔徑規格與材質彈性調整，如 M10 圓孔適配的擋圈外徑通常為 10.2-10.3mm）。這種輕微的過盈量，能確保擋圈卡入圓孔內槽后，依靠自身彈性恢復力緊密貼合槽壁，形成無間隙的限位結構，避免設備運行時因振動導致?lián)跞λ蓜?dòng)。
而實現過盈配合安裝的關鍵，在于 “彈性形變的可控性”。孔用彈性擋圈多采用 65Mn 彈簧鋼、304 不銹鋼等具有高彈性極限的材質，在專用卡簧鉗的外力作用下，可產生均勻的徑向收縮形變 —— 當鉗嘴夾緊擋圈的鉗孔時，擋圈會從自由狀態的 “擴口環形” 收縮為 “縮小環形”，此時其外徑小于圓孔直徑，便能順利放入圓孔內；待擋圈到達預設的內槽位置后，松開卡簧鉗，擋圈便會憑借彈性恢復原狀，外徑回彈至略大于圓孔直徑的狀態，最終卡緊在內槽中，完成軸向限位的固定。這一過程既避免了剛性擋圈需精準匹配尺寸的繁瑣，又比塑料擋圈具備更強的載荷承載能力。
實操關鍵步驟：工具選型與操作細節的 “精準把控”
孔用彈性擋圈的安裝對工具與操作流程有嚴格要求，任何環節的偏差都可能導致安裝失效或擋圈損壞。首先是專用卡簧鉗的選型：需根據擋圈的鉗孔尺寸與安裝空間選擇合適的鉗型 —— 對于孔徑較小（≤15mm）、空間狹窄的場景（如微型電機端蓋孔），應選用尖嘴式內直口卡簧鉗，其細長鉗嘴可輕松伸入小孔，精準插入擋圈的鉗孔；對于孔徑較大（≥20mm）、擋圈厚度較厚的場景（如汽車變速箱殼體孔），則需選用重型內直口卡簧鉗，其更強的夾緊力能確保厚壁擋圈產生足夠收縮形變，避免鉗嘴打滑導致操作失誤。
安裝操作流程需遵循 “三步精準法”：第一步是 “預檢查”，確認圓孔內槽的尺寸（寬度、深度）與擋圈匹配（如擋圈厚度 1mm 時，內槽寬度需為 1±0.05mm），同時清理圓孔內壁與內槽的毛刺、油污，防止雜質影響擋圈貼合；第二步是 “鉗具適配”，將卡簧鉗的鉗嘴完全插入擋圈的兩個鉗孔中，確保鉗嘴與鉗孔緊密咬合，避免夾緊時脫落；第三步是 “收縮安裝”，緩慢用力夾緊卡簧鉗，觀察擋圈收縮狀態 —— 當擋圈外徑縮小至略小于圓孔直徑時，平穩將其放入圓孔內，推動擋圈直至其卡入內槽，此時松開卡簧鉗，擋圈回彈后會發出輕微的 “咔嗒” 聲，表明已成功卡緊，最后可輕推擋圈邊緣，確認無松動即可完成安裝。
值得注意的是，安裝過程中需避免兩個常見誤區：一是 “過度夾緊”，若用力過猛導致?lián)跞κ湛s量超過彈性極限，會造成擋圈塑性變形，即便安裝后也無法回彈至正常外徑，失去限位效果；二是 “偏位安裝”，若擋圈未完全對準內槽就松開鉗具，擋圈可能卡在圓孔內壁而非內槽中，設備運行時易出現擋圈脫落、零件竄動的風險。
安裝場景適配：結合應用需求的 “靈活調整”
孔用彈性擋圈的安裝方式需結合具體應用場景的特性進行調整，確保適配場景需求的同時，最大化限位可靠性。在輕型家電場景（如洗衣機電機端蓋孔）中，擋圈厚度薄（0.5-0.8mm）、彈性好，安裝時可選用小型手動卡簧鉗，夾緊力度以擋圈剛好能放入圓孔為宜，避免因力度過大損壞擋圈或端蓋塑料材質；在汽車零部件場景（如制動分泵孔）中，擋圈材質多為高強度彈簧鋼，安裝空間可能受周邊部件限制，可選用可旋轉鉗頭的卡簧鉗，調整鉗頭角度以適應狹小空間，同時安裝后需用塞尺檢查擋圈與內槽的貼合間隙，確保≤0.02mm，防止制動過程中出現位移；在高精度場景（如航空發動機燃油噴嘴孔）中，擋圈安裝需在潔凈環境下進行，選用帶防滑手柄的精密卡簧鉗，避免手部汗液污染擋圈，同時安裝后需通過顯微鏡觀察擋圈的回彈狀態，確保無局部變形，保障燃油噴射的精準性。
此外，針對不同材質的擋圈，安裝時也需注意細節：不銹鋼擋圈表面光滑，鉗嘴需保持清潔無油污，防止打滑；彈簧鋼擋圈在低溫環境下彈性會略有下降，若在冬季或低溫車間安裝，可先將擋圈在常溫環境下放置 10-15 分鐘，待材質恢復正常彈性后再進行安裝，避免因彈性不足導致安裝困難。
孔用彈性擋圈的安裝過程，是 “設計原理” 與 “實操細節” 的完美結合 —— 過盈配合設計確保了限位的可靠性，專用工具與規范操作則保障了安裝的高效性。無論是輕型場景的精細安裝，還是中型場景的穩定適配，只有掌握其安裝核心邏輯與實操要點，才能讓擋圈在孔內限位中真正發揮 “精準執行者” 的作用，為各類設備的穩定運行筑牢基礎。
