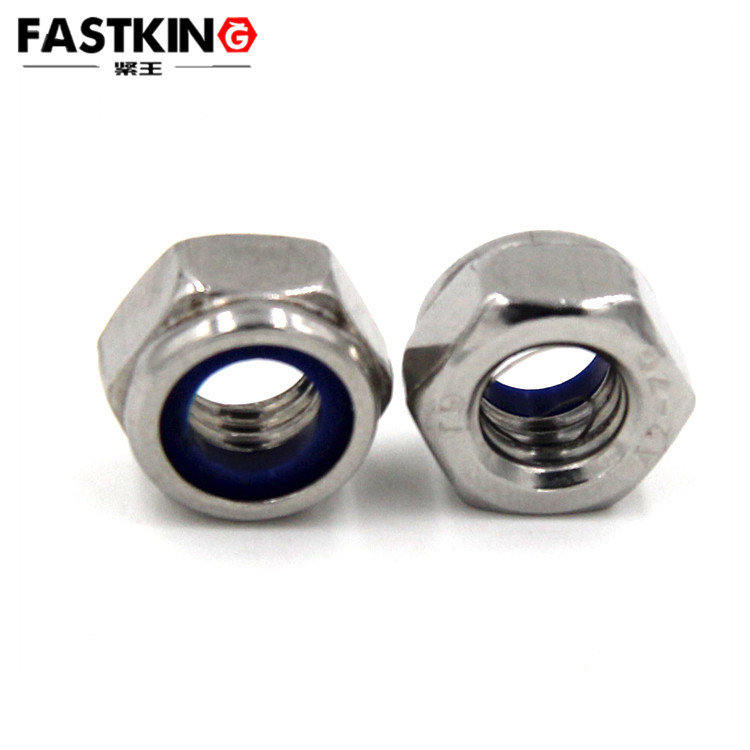

產(chǎn)品定義與核心特征：嵌入螺母的 “防松單元”

1. 基礎(chǔ)形態(tài)：內(nèi)螺紋周邊的非金屬包覆層

• 鑲嵌位置：主要分布在螺母內(nèi)螺紋的中后段（遠(yuǎn)離螺母端面的 1/2-2/3 螺紋長度），部分設(shè)計會覆蓋全螺紋長度；非金屬材料與螺母本體的結(jié)合面會做粗糙化處理（如開設(shè)環(huán)形凹槽），防止使用中非金屬層脫落；
• 材料選擇：90% 以上的非金屬嵌件采用尼龍 66，因其具備優(yōu)異的彈性（彈性模量約 2.8GPa）、耐溫性（長期使用溫度 - 40℃至 120℃）與耐腐蝕性，可適配多數(shù)民用與工業(yè)場景；高溫場景（如發(fā)動機(jī)周邊）會選用改性尼龍（如尼龍 66 + 玻纖增強(qiáng)，耐溫提升至 150℃），強(qiáng)腐蝕場景則可能使用聚四氟乙烯（PTFE），但成本較高，應(yīng)用范圍較窄；
• 尺寸精度：非金屬層的厚度需嚴(yán)格控制，通常為 0.1-0.3mm（隨螺母規(guī)格遞增，如 M5 螺母嵌件厚度約 0.15mm，M10 螺母約 0.25mm），確保既不會因過厚導(dǎo)致螺栓無法旋入，也不會因過薄失去防松效果。

2. 適用場景：聚焦 “不可拆卸” 的穩(wěn)定需求

• 典型場景包括汽車發(fā)動機(jī)支架固定、電子設(shè)備主板螺絲鎖付、家電電機(jī)端蓋連接等 —— 這些場景中，螺母一旦安裝到位，后續(xù)維護(hù)中無需拆卸，且需長期承受振動、溫度波動等工況，非金屬嵌件的長效防松能力可避免因螺母松動引發(fā)故障；
• 與之相對，需要頻繁拆卸的場合（如機(jī)械設(shè)備檢修口、臨時固定結(jié)構(gòu)）不適用非金屬嵌件，因為每次拆卸都會進(jìn)一步破壞非金屬層，導(dǎo)致防松效果大幅衰減，甚至失去防松能力。

3. 配套關(guān)系：與特定螺母的 “專屬適配”

• 螺母本體材質(zhì)需與嵌件匹配，常見組合為 “碳鋼螺母 + 尼龍 66 嵌件”（表面鍍鋅 / 達(dá)克羅防銹，適用于干燥、輕度潮濕環(huán)境）、“不銹鋼螺母 + 尼龍 66 嵌件”（適用于戶外、潮濕或輕度腐蝕環(huán)境）；
• 螺紋規(guī)格需嚴(yán)格對應(yīng)，嵌件的內(nèi)徑會略小于螺母內(nèi)螺紋的理論小徑（過盈量 0.05-0.1mm），確保與螺栓（外螺紋）旋合時能產(chǎn)生足夠的物理干涉，這是防松的關(guān)鍵前提。

鎖緊原理：從 “間隙填充” 到 “阻力生成” 的全過程

1. 第一階段：螺栓旋入，非金屬材料被 “選擇性破壞”

• 非金屬層中與螺紋牙頂接觸的部分會被 “剪切破壞”，形成與螺紋牙型匹配的溝槽；未接觸的部分（螺紋牙側(cè)與牙底）則保持完整，繼續(xù)包覆內(nèi)螺紋表面；
• 這一過程并非 “無規(guī)則磨損”，而是非金屬材料順應(yīng)螺紋牙型的 “塑性變形 + 局部破壞”，確保螺栓能順利旋入，同時為后續(xù)防松奠定結(jié)構(gòu)基礎(chǔ)。

2. 第二階段：螺紋配合，非金屬材料 “填滿間隙”

• 螺紋副的配合間隙（包括內(nèi)螺紋與外螺紋的牙側(cè)間隙、牙底間隙）會被變形的非金屬材料完全填充，消除了傳統(tǒng)螺紋 “有間隙易松動” 的缺陷；
• 同時，未被破壞的非金屬層會對螺栓螺紋牙側(cè)產(chǎn)生持續(xù)的徑向壓力（彈性恢復(fù)力），使螺紋副始終處于 “緊密貼合” 狀態(tài)，即便在溫度變化導(dǎo)致螺紋熱脹冷縮時，非金屬材料的彈性也能補償間隙變化，維持貼合壓力。

3. 第三階段：回旋防松，非金屬材料 “增大阻力”

• 摩擦阻力：填充在螺紋間隙中的非金屬材料與螺栓、螺母本體均存在緊密接觸，大幅增加了螺紋副的滑動摩擦力，阻止螺母回旋；
• 機(jī)械阻力：被螺紋牙型 “擠壓成型” 的非金屬溝槽，會與螺栓螺紋牙形成 “嚙合鎖止”—— 如同在螺紋間增加了微小的 “卡榫”，螺母回旋時需克服非金屬材料的剪切強(qiáng)度才能脫離嚙合，這一阻力遠(yuǎn)大于傳統(tǒng)螺母的摩擦力，防松效果可提升 3-5 倍。

核心優(yōu)勢與局限性：不可拆卸場景的 “精準(zhǔn)適配”

1. 核心優(yōu)勢：為不可拆卸場景量身定制

• 防松可靠性高：相比彈簧墊圈、止動墊圈等依賴摩擦力的防松方式，非金屬嵌件通過 “間隙填充 + 機(jī)械鎖止”，防松效果不受振動頻率、溫度波動影響，長期穩(wěn)定性更強(qiáng)；
• 結(jié)構(gòu)簡單成本低：無需額外搭配墊圈、膠水等配件，單顆螺母即可實現(xiàn)防松，裝配流程簡化（僅需一次擰緊），且尼龍 66 等材料成本低廉，批量應(yīng)用時性價比顯著；
• 對螺栓無損傷：非金屬材料硬度遠(yuǎn)低于螺栓（尼龍 66 硬度約 R110，碳鋼螺栓硬度約 HRC25-30），旋合與防松過程中不會劃傷螺栓螺紋，避免因螺紋損傷導(dǎo)致的連接強(qiáng)度下降。

2. 主要局限性：無法適配頻繁拆卸場景

• 不可重復(fù)使用：每次拆卸都會進(jìn)一步破壞非金屬嵌件的結(jié)構(gòu)（如溝槽變形、非金屬層脫落），二次安裝時防松效果會衰減 50% 以上，甚至完全失效，因此僅適用于 “安裝后不再拆卸” 的場合；
• 耐溫與耐化學(xué)性有限：普通尼龍 66 嵌件在超過 120℃的環(huán)境中會出現(xiàn)軟化，導(dǎo)致防松力下降；長期接觸強(qiáng)酸堿溶液（如濃度 > 10% 的鹽酸、氫氧化鈉溶液）時，非金屬材料會發(fā)生降解，失去彈性；
• 安裝扭矩需控制：螺栓旋入時需使用扭矩扳手按推薦值擰緊（如 M8 帶嵌件螺母推薦扭矩 20-25N?m），扭矩過小會導(dǎo)致非金屬材料變形不足，防松效果差；扭矩過大則可能壓潰非金屬層，或?qū)е侣菽副倔w變形。

典型應(yīng)用場景：從消費電子到工業(yè)設(shè)備的全覆蓋

1. 電子與消費電子行業(yè)：微型連接的防松保障

• 智能手機(jī)、筆記本電腦的主板固定：使用 M2-M3 的微型非金屬嵌件螺母，通過尼龍 66 嵌件防止設(shè)備跌落或振動導(dǎo)致螺絲松動，避免主板接觸不良；
• 服務(wù)器機(jī)柜的硬盤架連接：服務(wù)器長期運行產(chǎn)生輕微振動，非金屬嵌件可確保硬盤架固定穩(wěn)定，防止硬盤讀寫時因松動出現(xiàn)數(shù)據(jù)錯誤。

2. 家電行業(yè)：電機(jī)與結(jié)構(gòu)件的穩(wěn)定固定

• 洗衣機(jī)、空調(diào)的電機(jī)端蓋：電機(jī)運行時高頻振動，非金屬嵌件螺母可避免端蓋螺絲松動，防止電機(jī)異響或灰塵進(jìn)入；
• 微波爐、烤箱的內(nèi)膽固定：雖工作溫度較高（內(nèi)膽周邊約 80-100℃），但未超過尼龍 66 的耐溫上限，非金屬嵌件可長期保持防松效果，且無需擔(dān)心高溫導(dǎo)致墊圈失效。

3. 汽車行業(yè)：非檢修部位的長效防松

• 汽車內(nèi)飾件固定（如儀表盤、門板卡扣）：內(nèi)飾件無需拆卸，非金屬嵌件可防止車輛行駛振動導(dǎo)致內(nèi)飾松動異響；
• 發(fā)動機(jī)周邊非檢修部件（如水泵外殼）：選用改性尼龍嵌件（耐溫 150℃），適應(yīng)發(fā)動機(jī)周邊高溫環(huán)境，確保外殼長期固定，避免冷卻液泄漏。

使用注意事項：確保防松效果的 “關(guān)鍵細(xì)節(jié)”

1. 材質(zhì)匹配：根據(jù)使用溫度選擇嵌件材料 —— 常溫場景選普通尼龍 66，高溫場景（>120℃）選玻纖改性尼龍，強(qiáng)腐蝕場景（如化工設(shè)備）選聚四氟乙烯嵌件；
2. 扭矩控制：嚴(yán)格按照螺母規(guī)格的推薦扭矩擰緊（可參考 GB/T 3098.9《緊固件機(jī)械性能 有效力矩型鋼鎖緊螺母》），避免過松或過緊導(dǎo)致嵌件失效；
3. 場景判斷：明確應(yīng)用場景為 “不可拆卸”—— 若后續(xù)需定期檢修（如設(shè)備維護(hù)口、可拆卸面板），應(yīng)改用其他防松方式（如金屬鎖緊螺母、防松膠水），避免因拆卸導(dǎo)致嵌件報廢。
